Λεπτομέρειες:
|
Χρήση: | Υλικός ελεγκτής δύναμης έντασης έντασης | Μέγιστο κτύπημα κριού: | 250mm |
---|---|---|---|
Μέγιστο εκτατό διάστημα: | 800mm (συμπεριλαμβανομένου του κτυπήματος εμβόλων) | Μέγιστο διάστημα συμπίεσης: | 700mm (συμπεριλαμβανομένου του κτυπήματος εμβόλων) |
Επίδειξη: | Έλεγχος και επίδειξη υπολογιστών | Τρόπος στερέωσης: | Υδραυλικά |
Μετατροπέας: | Κύτταρο φορτίων | Διαστάσεις του πλαισίου φορτίων: | 990×600×2435mm |
Διάσταση του ελεγκτή: | 1140×700×930mm | Όλο το βάρος: | 2800kg |
Υψηλό φως: | Ψηφιακή καθολική μηχανή δοκιμής,Υδραυλική μηχανή δοκιμής συμπίεσης |

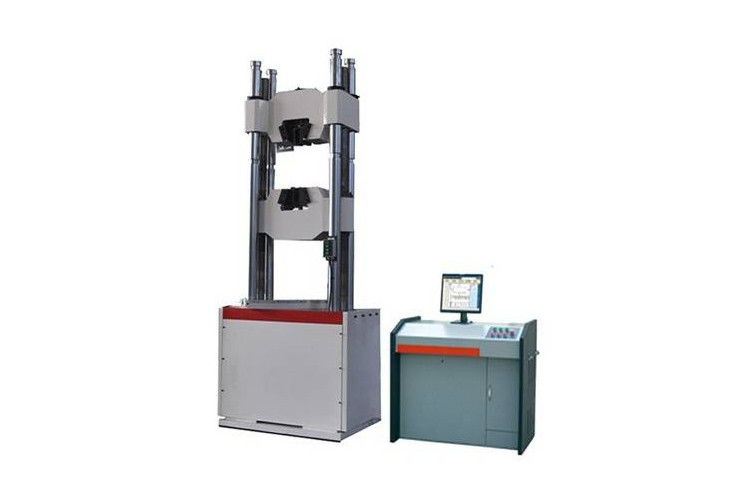

Καθολική υδραυλική εκτατή ηλεκτρο υδραυλική μηχανή δοκιμής ελέγχου σερβο βρόχων
Υδραυλική καθολική δοκιμή Machine.pdf hd-B616 60T…
1. instroduction
Η καθολική υδραυλική εκτατή ηλεκτρο υδραυλική μηχανή δοκιμής ελέγχου σερβο βρόχων που χρησιμοποιείται κυρίως για το μέταλλο εκτατό, τη συμπίεση, την κάμψη και άλλη μηχανική δοκιμή ιδιοτήτων, μετά από την προσθήκη ενός απλού εξαρτήματος μπορεί να τσιμενταρίσει, σκυρόδεμα, τούβλο, κεραμίδι, λάστιχο και τα προϊόντα της για τη δοκιμή.
Η κύρια λειτουργία
1, ο οικοδεσπότης για τον οικοδεσπότη δύο στήλες, ράφια, φιαγμένα από ακέραιο τύπο χυτοχάλυβα, αλεσμένη δεξαμενή καυσίμων που τοποθετείται κάτω από τη δομή οικοδεσποτών, η οποία μειώνει πολύ το ύψος του οικοδεσπότη, της μεταφοράς, της εύκολης εγκατάστασης, της σταθερής και αξιόπιστης απόδοσης, η χρήση της μηχανής ανελκυστήρων πλατφορμών δοκιμής, αλυσίδα, κίνηση βιδών, για να επιτύχει τη ρύθμιση της διαστημικής, κατάλληλης λειτουργίας δοκιμής έντασης.
2. Σύστημα ελέγχου: η ανάλογη πηγή πετρελαίου ελέγχου, όλος-ψηφιακό σερβο PC ελεγκτών, εισάγει την ηλεκτρικός-υδραυλική ανάλογη βαλβίδα, έναν αισθητήρα φορτίων για τη μέτρηση extensometer παραμόρφωσης δειγμάτων, τον οπτικό κωδικοποιητή που μετρούν τη μετατόπιση της αφιερωμένης κάρτας ελέγχου PC δοκιμής μηχανή, μέρος του εκτυπωτή, τις πολλών χρήσεων εξεταστικές συσκευασίες, την ηλεκτρονικούς μονάδα ελέγχου και τους ομοίους.
3, η τυποποιημένη ηλεκτρουδραυλική ανάλογη πηγή πετρελαίου ελέγχου: (εικόνα κατωτέρω)
1) προσαρμοστικό πετρέλαιο φορτίων στο σύστημα ελέγχου ρυθμιστικών βαλβίδων, που χρησιμοποιεί το αποδεδειγμένο σχέδιο μονάδων τεχνολογίας τυποποιημένο μορφωματικό, που κατασκευάζει, συγκεκριμένα για τη με έλεγχο από υπολογιστή υδραυλική καθολική μηχανή δοκιμής που υποστηρίζει τη χρήση
Άριστος 2) επιλογή των αντλιών απόδοσης, των μηχανών, της αξιόπιστης ποιότητας και της σταθερής απόδοσης
3) χρησιμοποιώντας μια ιδιόκτητη τεχνολογία για να αναπτύξει και να παραγάγει μια προσαρμοστική βαλβίδα ελέγχου ρυθμιστικών βαλβίδων φορτίων, η πίεση συστημάτων είναι σταθερός, προσαρμοστικός σταθερός διαφορικός ρυθμιστής ροής πίεσης, καμία ενέργεια υπερχείλισης, ευαίσθητη στον έλεγχο βρόχων PID
4) σύστημα σωληνώσεων: οι σωλήνες, οι συναρμολογήσεις και οι σφραγίδες είναι ομάδα σταθερής εξάρτησης απόδοσης, το υδραυλικό σύστημα για να εξασφαλίσουν αξιόπιστη σφράγιση, καμία διαρροή της αποτυχίας πετρελαίου.
Κύριες προδιαγραφές
Πρότυπο: |
Hd-B616 |
Μέγιστο φορτίο δοκιμής: |
60T |
Το σχετικό λάθος δείχνει την αξία του φορτίου: |
±1% |
Μέγιστο κτύπημα κριού: |
250mm |
Μέγιστο εκτατό διάστημα: |
800mm (συμπεριλαμβανομένου του κτυπήματος εμβόλων) |
Μέγιστο διάστημα συμπίεσης: |
700mm (συμπεριλαμβανομένου του κτυπήματος εμβόλων) |
Επίδειξη: |
Έλεγχος και επίδειξη υπολογιστών |
Εκτατά πιασίματα για το στρογγυλό δείγμα: |
φ6-φ26mm |
Εκτατά πιασίματα για το επίπεδο δείγμα: |
015mm |
Απόσταση για δύο στήλες: |
500mm |
Ανώτερο και χαμηλότερο μέγεθος πλακών στερέωσης: |
200x200mm |
Η έκταση της κάμψης: |
450mm |
Πλάτος της κάμψης του κυλίνδρου: |
140mm |
Dia. από την κάμψη του κυλίνδρου: |
30mm |
Τρόπος στερέωσης: |
Υδραυλικά |
Μετατροπέας: |
κύτταρο φορτίων |
Παραμόρφωση που μετρά: |
Yyu-10/50 |
Διαστάσεις του πλαισίου φορτίων: |
990×600×2435mm |
Διάσταση του ελεγκτή: |
1140×700×930mm |
Όλο το βάρος: |
2800kg |
Οι επιτραπέζιες παράμετροι είναι για τις τυποποιημένες πρότυπες παραμέτρους επιχείρησης, υποστηρίζουμε τις παραμέτρους προσαρμογής πελατών
Κύρια τυποποιημένα εξαρτήματα
Ανώτερη και χαμηλότερη πλάκα στερέωσης για τη συμπίεση (200x200mm) |
1 σύνολο |
Extensometer |
1 σύνολο |
Στρογγυλό πιάσιμο δειγμάτων για εκτατό (φ6-φ26mm) |
1 σύνολο |
Επίπεδο πιάσιμο δειγμάτων για εκτατό (015mm) |
1 σύνολο |
Κάμπτοντας εξαρτήματα |
1 σύνολο |
Υψηλό ακριβές κύτταρο φορτίων |
1 σύνολο |
Φωτοηλεκτρικός κωδικοποιητής υψηλής ακρίβειας που μετρά τη μετατόπιση |
1 σύνολο |
Υψηλή αντλία |
1 σύνολο |
Βαλβίδα αναλογίας |
1 σύνολο |
Ηλεκτρουδραυλική σερβο βαλβίδα |
1 σύνολο |
Κουρεύοντας εξαρτήματα (προαιρετικά εξαρτήματα) |
1 σύνολο |
Εκτατές μέθοδοι συντήρησης μηχανών
1, μέρη μηχανών, η εμφάνιση του κανονικού καθαρισμού που κρατά καθαρού.
2, καλύπτοντας μέρος παρακαλώ σκουπίζουν το πετρέλαιο για να αποτρέψουν το φως οξύδωσης Kibo.
3, μέρος της βίδας δύναμης και η βίδα παρακαλώ προσθέτουν το πετρέλαιο για να προστατεύσουν την ευαίσθητη μετάδοση. (Προσθέστε λίγο βούτυρο και τα λιπαντικά μεταλλείας πετρελαίου μπορούν να αναμιχθούν).
4, επιτροπή (δηλ., η επίδειξη κιβωτίων ελέγχου) σκουπίζουν με ένα ξηρό ύφασμα για να αποτρέψουν υγρό, για να αποφύγουν τα ηλεκτρονικά τμήματα ολοκληρωμένου κυκλώματος καταστροφής.
5, τα κοu'φώματα και οι συναρμολογήσεις, παρακαλώ κατάλληλα θέτουν, και αφαιρούν το αντιοξειδωτικό πετρέλαιο για να αποτρέψουν τη σκουριά.
6, η εργασία που απαιτείται για να κλείσει τη δύναμη.
