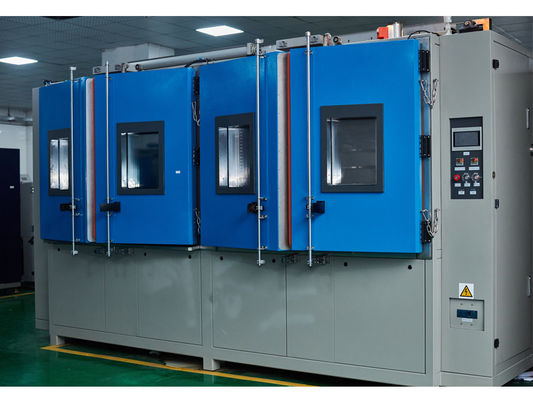

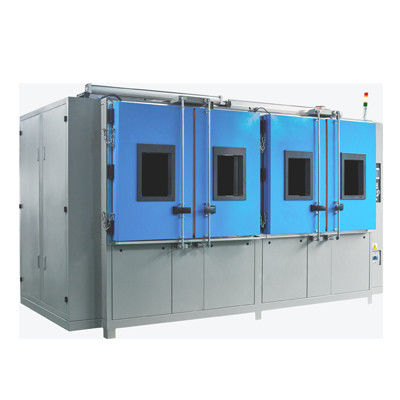

Κρύο τυλιγμένο εναλλάκτη θερμότητας Θερμικό θάλαμο δοκιμής σοκ 50 / 60Hz
Θερμικός θάλαμος.pdf
1Περιγραφή:
Θερμικός θάλαμος σοκυιοθετεί χαμηλής θερμοκρασίας και υψηλής θερμοκρασίας σχισμή συσσώρευσης,μετά την ανοιχτή αποσβεστήρα,θα λαμβάνει θερμή και κρύα θερμοκρασία σε αποθηκευμένες εσοχές δοκιμής εισαγωγής αυλακώσεων, ώστε να επιτευχθεί ταχεία θερμοκρασία αποτέλεσμα διάσεισηςΜε σύστημα ελέγχου θερμοκρασίας ισορροπίας (BTC), ειδική σχεδίαση συστήματος κυκλοφορίας αέρα, ο τρόπος ελέγχου SSR σε PID.make το σύστημα προσθέτει θερμότητα είναι ίση με την ποσότητα της απώλειας θερμότητας.
Λειτουργία δοκιμαστικού κιβωτίου θερμού και κρύου αντίκτυπου: προεπεξεργασία, αρχική επιθεώρηση, δοκιμή, ανάκτηση,
Σύστημα κλιματισμού
1, ο έλεγχος του αέρα:εξαναγκαστική κυκλοφορία εξαερισμού, μέθοδος θερμοστάτη ισορροπίας (BTC). Η μέθοδος αυτή δεν αφορά μόνο την περίπτωση του συστήματος ψύξης για συνεχή λειτουργία,το σύστημα ελέγχου σύμφωνα με το σημείο ρύθμισης θερμοκρασίας του θερμαντήρα για τον έλεγχο της ισχύος των αποτελεσμάτων με αυτόματο υπολογισμό της ισχύος PID, και τελικά να επιτευχθεί μια δυναμική ισορροπία.
2, κυκλοφορία του αέρα σημαίνει:κατασκευασμένο μεταξύ του αγωγού κυκλοφορίας του αέρα και του μακρού άξονα από ανοξείδωτο χάλυβα, η χρήση ενεργειακά αποδοτικών ψυγείων και συστήματος ρύθμισης, με αποτελεσματικό και αποδοτικό αεραγωγό ανταλλαγής θερμότητας,για την επίτευξη του σκοπού της αλλαγής θερμοκρασίας. Με ρυθμιζόμενο μπουλόνι ρύθμισης της εξόδου αέρα, βελτιώνοντας έτσι σημαντικά την ομοιομορφία της θερμοκρασίας του θαλάμου.
3, η μέθοδος ψύξης με αέρα:Πολλαπλών σταδίων διαφράγματος εναέριος ανταλλακτής θερμότητας.
4, θέρμανση αέρα:Ηλεκτρικός θερμοσίφωνας ποιότητας Watkins.
2Προδιαγραφές:
|
Σύστημα
|
Δοκιμή δύο ζωνών
με τη χρήση διακόπτη αποσβεστήρα
|
|
Τριζώνιος θάλαμος
|
|
Σχήμα
|
HD-E703-
50A/HD-E703-50W
|
Επικαιροποιημένα συστήματα
|
Προσαρμοσμένο
|
|
Απόδοση
|
Περιοχή δοκιμής
|
Πεδίο έκθεσης σε υψηλές θερμοκρασίες*1
|
+60~ έως +200°C
|
|
Πεδίο έκθεσης σε χαμηλές θερμοκρασίες*1
|
-65 έως 0 °C
|
|
Τεχνολογική διαφορά *2
|
±1,8°C
|
|
Θερμός θάλαμος
|
Ανώτατο όριο προθερμισμού
|
+200°C
|
|
Χρόνος θέρμανσης*3
|
θερμοκρασία περιβάλλοντος +200°C εντός 30 λεπτών
|
|
Ψυχρό θάλαμο
|
Κάτω όριο προψύξης
|
-65°C
|
|
Τεχνικός χρόνος μείωσης
|
θερμοκρασία περιβάλλοντος -65°C εντός 70 λεπτών
|
|
Προσωρινή ανάκτηση (2 ζώνες)
|
Όροι ανάκτησης
|
Δύο ζώνες: υψηλή θερμοκρασία +
125°C 30 λεπτά, έκθεση σε χαμηλή θερμοκρασία -40°C 30 λεπτά, δείγμα 6,5 kg (καλάθι δείγματος 1,5 kg)
|
|
Χρόνος προσωρινής ανάκαμψης
|
Σε 10 λεπτά.
|
|
Κατασκευή
|
Εξωτερικό υλικό
|
Χάλυβες από χάλυβα
|
|
Υλικό δοκιμαστικής περιοχής
|
Ατσάλι SUS304 από ανοξείδωτο χάλυβα
|
|
Δύναμη*4
|
Εγχειριζόμενη πόρτα με κουμπί ξεκλείδωσης
|
|
Θέρμανση
|
Εφοδιασμός με ηλεκτρική ενέργεια
|
|
Μονάδα ψύξης
|
Σύστημα*5
|
Μηχανοκίνητο σύστημα ψύξης σε καταρράκτη
|
|
Συμπιεστήρας
|
Συμπυκνωτή κυλίνδρων ερμητικά σφραγισμένος
|
|
Μηχανισμός επέκτασης
|
Ηλεκτρονική βαλβίδα διεύρυνσης
|
|
Ψυκτικό
|
Η πλευρά υψηλής θερμοκρασίας:R404A, η πλευρά χαμηλής θερμοκρασίας R23
|
|
Πιο δροσερό
|
Χάλυβας ατσάλινου
|
|
Επικοινωνία αέρα
|
Φανατικός σίροκο
|
|
Η μονάδα κίνησης του αποσβεστήρα
|
Κύλινδρο αέρα
|
|
Εφοδιασμοί
|
Δέσμη καλωδίου με διάμετρο 100 mm στην αριστερή πλευρά (δεξιά πλευρά και διαμετρήματα εξατομικευμένα είναι διαθέσιμα ως επιλογή), δείγμα
Τερματικό ελέγχου τροφοδοσίας
|
|
Μέγεθος εσωτερικού (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Προσαρμοσμένο
|
|
Δυνατότητα περιοχής δοκιμής
|
50 λίτρα
|
100 λίτρα
|
Προσαρμοσμένο
|
|
Φορτίο δοκιμαστικής περιοχής
|
5 κιλά
|
10 κιλά
|
Προσαρμοσμένο
|
|
Εξωτερικές διαστάσεις (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Κουστ
παραλείπεται
|
|
Βάρος
|
800 κιλά
|
1100 κιλά
|
Α/Χ
|
|
Απαιτήσεις χρησιμότητας
|
Επιτρεπόμενες περιβαλλοντικές συνθήκες
|
+5~30°C
|
|
Ηλεκτρική τροφοδοσία
|
AC380V, 50/60Hz,
Τρι φάση, 30A
|
|
Πίεση παροχής νερού ψύξης*6
|
02 έως 0,4Mpa
|
|
Ποσοστό παροχής νερού ψύξης*6
|
8m3 /h
|
|
Πεδίο θερμοκρασίας λειτουργικού νερού ψύξης
|
+18 έως 23 °C
|
|
Επίπεδο θορύβου
|
70 dB ή λιγότερο
|
Ο θάλαμος κρουσμάτων λειτουργεί ως εξής:
1, δεξαμενές αποθήκευσης χαμηλής θερμοκρασίας:Η θερμοκρασία της δεξαμενής καθορίζεται από την κατάσταση του θερμαντήρα σωλήνα, του εξατμιστήρα και την κατάσταση λειτουργίας του ανεμιστήρα.Μετά από την βαλβίδα επέκτασης θρόμβωση του ψυκτικού που ρέει στον εξατμιστήρα στο θάλαμο εργασίας, το εργατικό θάλαμο απορρόφησης θερμότητας και αεριοποίησης, για να μειωθεί η θερμοκρασία του εργατικού θαλάμου· το αεριοποιημένο ψυκτικό συσσωρεύεται και συμπιέζεται σε υψηλή θερμοκρασία,Αέριο υψηλής πίεσης στο συμπυκνωτή συμπίεσης Συσσωρεύεται σε υγρό, και μετά το πρόγραμμα ελέγχου,και τελικά μέσω της βαλβίδας επέκτασης είναι στρογγυλοποιημένη μετά την επανεισαγωγή στον θάλαμο εργασίας και ο εξατμιστής απορροφά θερμότητα και αεριοποιείται και στη συνέχεια συμπιέζεται από την αναρρόφηση του συμπιεστή.
2, δεξαμενές αποθήκευσης υψηλής θερμοκρασίας:ένα σήμα ανίχνευσης θερμοκρασίας από τον κεντρικό ελεγκτή από την στιγμή ανίχνευσης και συγκρίνεται το σήμα θερμοκρασίας που έχει οριστεί,το σήμα σύγκρισης που λαμβάνεται από το όργανο PID σήμα εξόδου λογικού κυκλώματος για τον έλεγχο του ρελέ στερεής κατάστασης είναι απενεργοποιημένο ή ρυθμίζει το επίπεδο ισχύος εξόδου του λόγου χρόνου θέρμανσης, ώστε να επιτευχθεί ο σκοπός του αυτόματου ελέγχου της θερμοκρασίας.
3, θάλαμος δοκιμής θερμοκρασίας-σοκ:μετρητής αυτοματοποιημένων βαλβίδων υψηλής θερμοκρασίας,χαμηλές ή υψηλές θερμοκρασίες μεταξύ του θαλάμου αποθήκευσης που μετατρέπεται αντίστοιχα σε κλειστό σύστημα κυκλοφορίας αέρα και του κουτιού ή των κουτιών χαμηλής θερμοκρασίας, γρήγορα έφτασε τις δοκιμές θερμοκρασίας στόχου.
Σημειώσεις
1. Εάν απαιτείται το κατώτερο όριο εύρους έκθεσης σε υψηλές θερμοκρασίες + 60°C ή το κατώτερο όριο εύρους έκθεσης σε χαμηλές θερμοκρασίες - 60°C, επιλέξτε την επιλογή "έκθεση σε θερμοκρασία περιβάλλοντος"
2. Εάν η διακύμανση της θερμοκρασίας πρέπει να είναι κάτω από ±1,8°C, επιλέξτε το πακέτο διακύμανσης χαμηλής θερμοκρασίας
3Ο χρόνος θέρμανσης/κατεβάσεως θερμοκρασίας ισχύει μόνο κατά την ανεξάρτητη λειτουργία του θαλάμου.
4. Εάν απαιτείται η αυτοματοποιημένη συρόμενη πόρτα, επιλέξτε το πακέτο "Αυτοματοποιημένη πόρτα"
5- Κοντενσέρ με ψύξη αέρα / Κοντενσέρ με ψύξη νερού διαθέσιμα και τα δύο
6. Εφαρμόζεται μόνο σε υδατοψυγμένο συμπυκνωτή
3Συσκευές ασφαλείας:
- Διακόπτης προστασίας από υπερθέρμανση θερμού θαλάμου
- Διακόπτης προστασίας από υπερθέρμανση ψύκνωσης
- Προειδοποιητικό υπερφόρτωσης του συστήματος κυκλοφορίας αέρα
- Προστατευτής υψηλής/χαμηλής πίεσης ψυγείου
- Διακόπτης θερμοκρασίας συμπιεστή
- Διακόπτης πίεσης αέρα
- Φυτίλια
- Ρέλε αιωρούμενου νερού (μόνο προδιαγραφή ψύξης με νερό)
- Διακόπτης κυκλώματος συμπιεστή
- Διακόπτης τροχιάς θερμαντήρα
- Προστατευτής υπερθέρμανσης/υπερψύξης της δοκιμαστικής περιοχής
- Βαλβίδα καθαρισμού αέρα
Έλεγχος
Η λειτουργία και οι ρυθμίσεις απλουστεύονται με τη χρήση οθόνης LCD με οθόνη αφής (οδηγίες που εμφανίζονται στην οθόνη).και απεικονίσεις διαγράμματος τάσης.
|
Εγκατάσταση
|
Διαδραστική είσοδος πλήκτρου από το πάνελ αφής
|
|
Εμφάνιση
|
LCD (5,7 ίντσες)
|
|
Λειτουργία ελέγχου θερμοκρασίας
|
Περιοχή δοκιμής: θερμοκρασία έκθεσης.
θερμό θάλαμο: θερμοκρασία προθέρμανσης.
Ψυχρός θάλαμος: θερμοκρασία προψύξης.
|
|
Έλεγχος PID
|
|
Προεπιλεγμένο εύρος θερμοκρασίας
|
Υψηλή θερμοκρασία: 60 έως 200 °C
Χαμηλή θερμοκρασία: -78 έως 0°C
|
|
Καθορισμός της ανάλυσης
|
1 ̊C
|
|
Εισαγωγή
|
Θερμοσύνδεσμος τύπου T (Κάλκινο/Κάλκινο-Νικέλιο)
|
|
Περιοχές ρύθμισης και ένδειξης
|
Προεπιλεγμένος χρόνος: 0 λεπτά έως 99 ώρες και 59 λεπτά.
Προεπιλεγμένος κύκλος: 1 έως 9,999 κύκλοι
|
|
Λειτουργία εξαρτήματος
|
Προεπιλεγμένος χρονόμετρος
Προστασία από υπερθέρμανση/υπερψύξη
Επιλογή διακοπής ρεύματος/ανασύστασης
Ρυθμισμός χρόνου ανάκτησης θερμοκρασίας
Μνήμη προγράμματος
Αυτόματη διακοπή τροφοδοσίας
Προγραμματισμένη εμφάνιση χρόνου
Επιλογή τρόπου ολοκλήρωσης της δοκιμής
Διάγραμμα τάσης
Παρουσίαση ιστορικού συναγερμού
Καθορισμός αισθητήρα
Επικοινωνία RS-232/ USB
|
Ημερήσια συντήρηση
1. Θερμικό σοκ μου μια μακρά διακοπή λειτουργίας δεν χρησιμοποιείται τακτικά κάθε μισή ισχύ, το χρόνο ισχύος δεν είναι μικρότερο από μία ώρα, και τα σχετικά ανταλλακτικά και τον εξοπλισμό δοκιμής λειτουργεί σωστά.
2Το θερμό και το κρύο δοχείο εκτόξευσης πρέπει να καθαρίζονται τακτικά από τον εξατμιστήρα: τα επίπεδα καθαριότητας, επειδή η δοκιμή είναι διαφορετική, στο αποτέλεσμα της αναγκαστικής κυκλοφορίας του αέρα,θα συγκεντρώσει πολλά σωματίδια σκόνης και άλλα μικρά αντικείμενα στο εξατμιστήρα θα πρέπει να καθαρίζεται τακτικά.
3Ο ανεμιστήρας κυκλοφορίας χαμηλής θερμοκρασίας, ο ανεμιστήρας συμπύκνωσης και η διόρθωση της καθαρής ισορροπίας: ο καθαρισμός και ο εξατμιστής είναι παρόμοιοι λόγω του διαφορετικού περιβάλλοντος εργασίας του θαλάμου, του ανεμιστήρα κυκλοφορίας,Θα μαζέψει πολλή σκόνη στους ανεμιστήρες συμπύκνωσης., και άλλα αντικείμενα μικρών σωματιδίων θα πρέπει να καθαρίζονται τακτικά.
4Για να μετακινήσετε τη συσκευή θερμικού σοκ με την καλύτερη τεχνική καθοδήγηση του προσωπικού, για να αποφύγετε ζημιές στον εξοπλισμό, όπως η αυτοαποκατάσταση του πελάτη,πρέπει να έχει επαγγελματία ηλεκτρολόγο πριν από την ενεργοποίηση για να επιβεβαιώσει την ορθή λειτουργία του κυκλώματος, ή θα καεί εξοπλισμό που σχετίζεται με τα εξαρτήματα.
