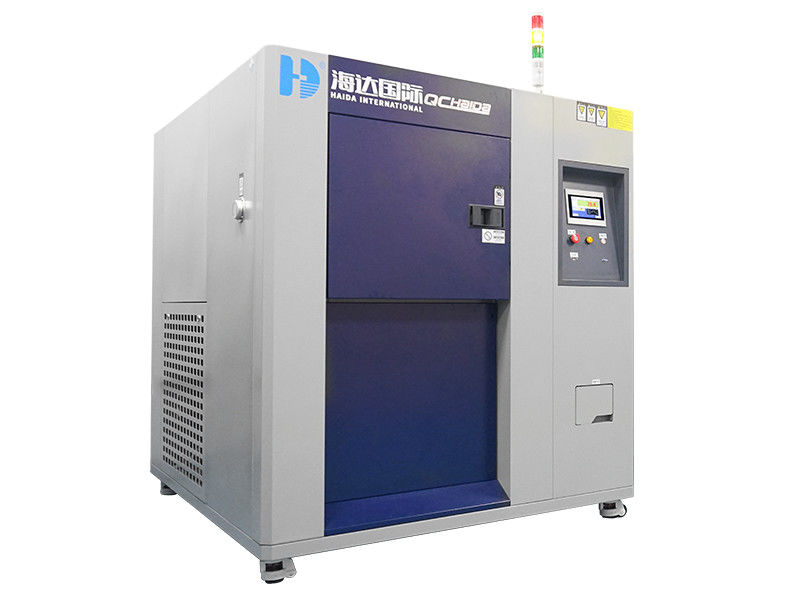

Υψηλός ακρίβειας θερμικού κλονισμού αέρα δοκιμής αιθουσών εξοπλισμός δοκιμής κλονισμού θερμικός
Θερμικός κλονισμός Chamber.pdf
Περιγραφή:
Ο εξοπλισμός δοκιμής θερμικού κλονισμού είναι η τέλεια μηχανή δοκιμής των ηλεκτρονικών συστατικών, του μετάλλου, των χημικών υλικών, των τμημάτων αυτοματοποίησης, της ενότητας επικοινωνίας, της βιομηχανίας εθνικής ασφαλείας, της αεροδιαστημικής βιομηχανίας, BGA, του υποστρώματος PCB, του ηλεκτρονικού ολοκληρωμένου κυκλώματος τσιπ, των κεραμικών και υψηλών πολυμερών υλικών ημιαγωγών.
Προδιαγραφές
| Σύστημα |
Δοκιμή δύο-ζώνης με τη βοήθεια της υγρότερης μετατροπής |
| Αίθουσα τρεις-ζώνης |
| Πρότυπο |
Hd-e703-50a/hd-e703-50W |
Hd-e703-100a/hd-e703-100W |
Προσαρμοσμένος |
| Απόδοση |
Περιοχή δοκιμής |
Υψηλής θερμοκρασίας. έκθεση range*1 |
+60~ σε +200°C |
| Χαμηλής θερμοκρασίας. έκθεση range*1 |
-65to 0 °C |
| Temp. διακύμανση *2 |
±1.8°C |
| Καυτή αίθουσα |
Προθερμάνετε το ανώτερο όριο |
+200°C |
| Temp. θερμότητα επάνω σε time*3 |
Περιβαλλοντικά temp. σε +200°C μέσα σε 30min |
| Κρύα αίθουσα |
Προψύξτε το χαμηλότερο όριο |
-65°C |
| Temp. τράβηγμα κάτω - χρόνος *3 |
Περιβαλλοντικά temp. σε -65°C μέσα σε 70min |
| Temp. αποκατάσταση (2-ζώνη) |
Όροι αποκατάστασης |
Δύο-ζώνη: Υψηλής θερμοκρασίας. έκθεση +125°C 30 ελάχιστη, χαμηλής θερμοκρασίας. έκθεση -40°C 30 λ. Δείγμα 6,5 κλ (καλάθι 1.5kg δειγμάτων) |
| Temp. χρόνος αποκατάστασης |
Μέσα σε 10 λεπτά. |
| Κατασκευή |
Εξωτερικό υλικό |
Ελασματοποιημένο εν ψυχρώ σκουριά-ενισχυμένο πιάτο χάλυβα |
| Υλικό περιοχής δοκιμής |
SUS304 ανοξείδωτο |
| Door*4 |
Η χειροκίνητα χρησιμοποιημένη πόρτα με ξεκλειδώνει το κουμπί |
| Θερμάστρα |
Θερμάστρα καλωδίων λουρίδων |
| Μονάδα ψύξης |
System*5 |
Μηχανικό σύστημα ψύξης καταρρακτών |
| Συμπιεστής |
Ερμητικώς σφραγισμένος συμπιεστής κυλίνδρων |
| Μηχανισμός επέκτασης |
Ηλεκτρονική βαλβίδα επέκτασης |
| Ψυκτική ουσία |
Υψηλής θερμοκρασίας πλευρά: R404A, χαμηλής θερμοκρασίας δευτερεύον R23 |
| Δοχείο ψύξης |
Ενωμένος στενά ανοξείδωτο ανταλλάκτης θερμότητας πιάτων |
| Κυκλοφορητής αέρα |
Ανεμιστήρας σιρόκων |
| Υγρότερη οδηγώντας μονάδα |
Κύλινδρος αέρα |
| Συναρμολογήσεις |
Λιμένας καλωδίων με τη διάμετρο 100mm στη αριστερή πλευρά (η δεξιά πλευρά και το κατάλληλο μέγεθος διαμέτρων είναι διαθέσιμες ως επιλογές), τερματικό ελέγχου παροχής ηλεκτρικού ρεύματος δειγμάτων |
| Εσωτερικές διαστάσεις (W Χ Χ Χ Δ) |
350 X400 Χ 350 |
500 X 450 X 450 |
Προσαρμοσμένος |
| Ικανότητα περιοχής δοκιμής |
50L |
100L |
Προσαρμοσμένος |
| Φορτίο περιοχής δοκιμής |
5 κλ |
10 κλ |
Προσαρμοσμένος |
| Εξωτερικές διαστάσεις (W Χ Χ Χ Δ) |
1230 X 1830 X 1270 |
1380 X 1980 X 1370 |
Προσαρμοσμένος |
| Βάρος |
800kg |
1100kg |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
|
Απαιτήσεις χρησιμότητας
|
Επιτρεπόμενες περιβαλλοντικές συνθήκες |
+5~30°C |
| Παροχή ηλεκτρικού ρεύματος |
AC380V, 50/60Hz, τριφασικό, 30A |
| Δροσίζοντας παροχή νερού pressure*6 |
02~0.4Mpa |
| Δροσίζοντας παροχή νερού rate*6 |
8m ³ το /h |
| Λειτουργούντα temp νερού ψύξης. σειρά |
+18 έως 23 °C |
| Επίπεδο θορύβου |
70 DB ή χαμηλότερος |
Σημειώσεις
1. Εάν το υψηλής θερμοκρασίας όριο σειράς έκθεσης χαμηλότερα + το 60°C απαιτούνται ή η χαμηλής θερμοκρασίας σειρά έκθεσης περιορίζει χαμηλότερα -60°C, παρακαλώ επιλέξτε την επιλογή «έκθεσης περιβαλλοντικός-θερμοκρασίας»
2. Εάν η temp ανάγκη διακύμανσης σε κάτωθι ±1.8°C παρακαλώ επιλέγει τη «χαμηλής θερμοκρασίας συσκευασία διακύμανσης»
3. Heat-up/τράβηγμα θερμοκρασίας κάτω - ο χρόνος ισχύει μόνο κατά τη διάρκεια της ανεξάρτητης λειτουργίας αιθουσών
4. Εάν η αυτόματα χρησιμοποιημένη συρόμενη πόρτα απαίτησε, παρακαλώ επιλέξτε τη «αυτόματα συσκευασία πορτών»
5. Αερόψυκτος συμπυκνωτής/Water-cooled συμπυκνωτής και οι δύο διαθέσιμοι
6. Ισχύστε στο water-cooled συμπυκνωτή μόνο
Συσκευές ασφάλειας
- Καυτός διακόπτης προστασίας υπερθέρμανσης αιθουσών
- Κρύος διακόπτης προστασίας υπερθέρμανσης αιθουσών
- Κυκλοφορητικός συναγερμός υπερφόρτωσης αέρα
- Ψυγείο υψηλό - προστάτης χαμηλής πίεσης
- Διακόπτης θερμοκρασίας συμπιεστών
- Διακόπτης πίεσης αέρα
- Θρυαλλίδα
- Ηλεκτρονόμος αναστολής νερού (water-cooled προδιαγραφή μόνο)
- Διακόπτης συμπιεστών
- Διακόπτης θερμαστρών
- Η υπερθέρμανση περιοχής δοκιμής/υπερψύχει τον προστάτη
- Βαλβίδα εκκαθαρίσεων αέρα
Έλεγχος
Λειτουργία και τοποθετήσεις που απλοποιούνται επί της οθόνης με την χρήση μιας επίδειξης οθονών επαφής LCD (οι οδηγίες επέδειξαν). Επιβεβαίωση -Aglance των σχεδίων δοκιμής, των θερμοκρασιών περιοχής δοκιμής, των κύκλων θερμοκρασίας, και των επιδείξεων γραφικών παραστάσεων τάσης.
| Ρύθμιση |
Διαλογική βασική εισαγωγή από την επιτροπή αφής |
| Επίδειξη |
LCD (5,7 ίντσες) |
| Λειτουργία ελέγχου θερμοκρασίας |
Περιοχή δοκιμής: temp έκθεσης.
Καυτή αίθουσα: προθέρμανση temp.
Κρύα αίθουσα: πρόψυξη temp.
|
| Έλεγχος PID |
| Προετοιμασμένη σειρά θερμοκρασίας |
Υψηλής θερμοκρασίας: 60 to200'C
Χαμηλή θερμοκρασία: -78 έως 0 " Γ
|
| Θέτοντας ψήφισμα |
1 " Γ |
| Εισαγωγή |
Τύπος Τ θερμοηλεκτρικών ζευγών (χαλκός/χαλκός-νικέλιο) |
| Σειρές ρύθμισης και ένδειξης |
Προετοιμασμένος χρόνος: 0 λεπτά σε 99 ώρες και 59 λεπτά.
Προετοιμασμένος κύκλος: 1 έως 9.999 κύκλοι
|
| Βοηθητική λειτουργία |
Χρονόμετρο που προετοιμάζεται
Η υπερθέρμανση υπερψύχει την προστασία
Επιλογή αποκατάστασης διακοπής ρεύματος
Χρονική ρύθμιση αποκατάστασης θερμοκρασίας
Μνήμη προγράμματος
Δύναμη που αποκλείεται αυτόματη
Προγραμματισμένη χρονική επίδειξη
Επιλογή τρόπου ολοκλήρωσης δοκιμής
Γραφική παράσταση τάσης
Επίδειξη ιστορίας συναγερμών
Βαθμολόγηση αισθητήρων
Rs-232/επικοινωνία USB
|
Η εισαγωγή Haida
Τα προϊόντα Haida χρησιμοποιούνται ευρέως στα προϊόντα εγγράφου, τη συσκευασία, την εκτύπωση μελανιού, τις κολλητικές ταινίες, τις τσάντες, τα υποδήματα, τα προϊόντα δέρματος, το περιβάλλον, τα παιχνίδια, τα προϊόντα μωρών, το υλικό, τα ηλεκτρονικά προϊόντα, τα πλαστικά προϊόντα, τα λαστιχένια προϊόντα και άλλες βιομηχανίες, και ισχύουν σε όλους τις μονάδες επιστημονικής έρευνας, τα όργανα ποιοτικής επιθεώρησης και τους ακαδημαϊκούς τομείς. Τα προϊόντα μας συναντούν UL, ASTM, JIS, το ΜΒ, ΈΤΣΙ, TAPPI, το EN, το DIN, τις BS και άλλους εσωτερικό και διεθνή πρότυπα.
