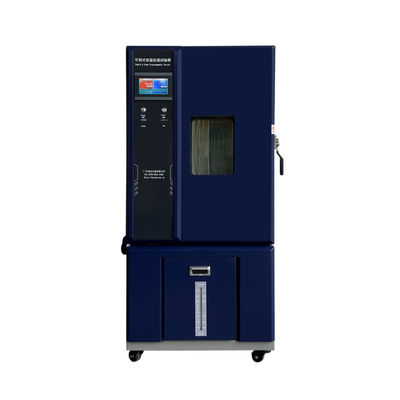

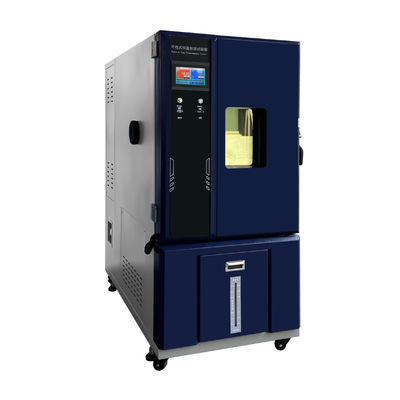

Δοκιμή υγρασίας Θάλαμος υγρασίας Συναγερμός στάθμης νερού χαμηλής και κενού νερού
Θάλαμος θερμοκρασίας και υγρασίας.pdf
Λήψη:Θάλαμος θερμοκρασίας και υγρασίας.pdf
Λειτουργία και εφαρμογή:
Δοκιμή υγρασίας Συναγερμός χαμηλής και άδειας στάθμης νερού Θάλαμος υγρασίας θερμοκρασίαςπροορίζεται κυρίως για τη δοκιμή και τον προσδιορισμό των παραμέτρων και της απόδοσης ηλεκτρικών, ηλεκτρονικών προϊόντων, χημικών και υλικών κατά την αλλαγή του περιβάλλοντος σε δοκιμή υψηλής θερμοκρασίας, χαμηλής θερμοκρασίας ή σταθερής θερμοκρασίας. Μπορεί να προσομοιώσει διαφορετικές περιβαλλοντικές συνθήκες (θερμοκρασία και υγρασία) σε ένα προϊόν ή υλικό. Εφαρμόζεται ευρέως στη βιομηχανία αεροσκαφών, στην αυτοκινητοβιομηχανία, στους ημιαγωγούς, στα χημικά, στα φαρμακεία, στα τρόφιμα, στη βιομηχανία οικιακών συσκευών και στον τομέα της επιστημονικής έρευνας.
Δομή και Χαρακτηριστικά:
1.Θάλαμος υγρασίας θερμοκρασίας αποτελείται από τον θάλαμο, τα συστήματα ψύξης, τα συστήματα θέρμανσης, το σύστημα κυκλοφορίας αέρα και το σύστημα ελέγχου.
2. Ο θάλαμος εργασίας είναι κατασκευασμένος από υψηλής ποιότητας υλικό από ανοξείδωτο χάλυβα SUS#304, το εξωτερικό κέλυφος υιοθετεί πλάκα χάλυβα Α3, επιφανειακό ηλεκτροστατικό ψεκασμό.
3. Το σύστημα μόνωσης χρησιμοποιεί εξαιρετικά λεπτό μαλλί από υαλοβάμβακα ή αφρό πολυουρεθάνης έτσι ώστε να εξασφαλίζεται η θερμοκρασία του εσωτερικού θαλάμου.
4. Ο έλεγχος θερμοκρασίας και υγρασίας υιοθετεί τον προγραμματιζόμενο ελεγκτή θερμοκρασίας και υγρασίας οθόνης αφής TEMI880 εισαγωγής Κορέας, με τον αυτόματο υπολογισμό της λειτουργίας PID.
5. Υιοθετεί τη μέθοδο ύγρανσης ατμού, αυτόματο βρόχο κυκλοφορίας νερού, με λειτουργίες αυτόματης πλήρωσης νερού.
6. Το σύστημα ψύξης υιοθετεί την αρχική Γαλλία "Tecumseh" μονάδα ψύξης και πλήρη σετ εξαρτημάτων ψύξης.
7.Αισθητήρας λειτουργίας εισόδου PT100.
8. Το σύστημα θέρμανσης, θέρμανσης, αφύγρανσης και ύγρανσης μπορεί να λειτουργήσει ανεξάρτητα, έτσι ώστε να μειωθεί το κόστος της δοκιμής, να παραταθεί η διάρκεια ζωής του μηχανήματος και να μειωθεί το ποσοστό αστοχίας.
Τυπικά χαρακτηριστικά:
- Ανοξείδωτο ατσάλι# 304 για εσωτερικό
- Χάλυβας βαφής για εξωτερικό
- Πόρτα με μόνωση αφρού για ακαμψία και μεγάλη διάρκεια ζωής
- Πλαστική δεξαμενή νερού εύκολη στη συντήρηση
- Παράθυρο παρατήρησης με λειτουργία χωρίς παγετό
- Σύστημα ψύξης υψηλής απόδοσης
- Εύκολη διεπαφή χρήστη για τον ελεγκτή TEMI-880 PLC
- Μία θύρα καλωδίου 100 mm/ Καθορίζεται από τον πελάτη
- Ένα ράφι, φόρτωση 10 κιλών & 4 τροχίσκοι περιλαμβάνονται
- Van Type Sirocco,L134,Ανεμιστήρας
- Υγραντήρας από ανοξείδωτο χάλυβα ελεγχόμενος με PID
- DuPont R-404A [Χωρίς φθόριο] Ψυκτικό / 23 για κάτω από -40 °C
- Θύρα USB για έξοδο δεδομένων
- Αντιεκρηκτικά εσωτερικά φώτα
- Καταγραφείς γραφημάτων καταγραφής δεδομένων, συσκευές εγγραφής χωρίς χαρτί που αποθηκεύονται δεδομένα στο PLC.
2. Προδιαγραφές:
Εύρος – 40 έως 150°C
|
Θερμοκρασία/Υγρασία
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Μόνο για θερμοκρασία
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Εύρος θερμοκρασίας:
|
-40°C ~ 150°C
|
|
Ψυκτική ικανότητα
|
~ 2 kW στους -20°C
|
~ 2,5 kW στους -20°C
|
~ 4,5 kW στους -20°C
|
| |
~ 5,5 kW στους -20°C
|
~ 8 kW στους -20°C
|
~ 8,5 kW στους -20°C
|
|
Σύστημα Θέρμανσης
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Διακύμανση θερμοκρασίας:
|
±0,5°C
|
|
Διαβάθμιση θερμοκρασίας:
|
±0,5°C ± 0,2°C
|
|
Ποσοστό θέρμανσης†:
|
≥3℃ / λεπτό μέσος όρος ( Προηγμένο μοντέλο 5 – 15 ℃ / λεπτό)
|
|
Ρυθμός ψύξης†:
|
≥1℃ / λεπτό μέσος όρος (Προηγμένο μοντέλο 5 - 15℃ / λεπτό)
|
|
Εύρος υγρασίας:
|
10％～95％RH (Αναφορά στο εύρος κανονικής υγρασίας στο διάγραμμα)
|
|
Διακύμανση υγρασίας:
|
±1,5％RH～±2,0％RH
|
|
Διαβάθμιση υγρασίας:
|
±3% RH
|
|
Διαστάσεις
|
|
Διαστάσεις χώρου εργασίας
(ΠxΒxΥ)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Εξωτερικές διαστάσεις
(ΠxΒxΥ)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Απαιτήσεις τοποθεσίας
|
|
Ηλεκτρική Παροχή:
|
208V 3Ø 60Hz ή 230V 3Ø 60Hz (ειδικά για τον πελάτη)
|
|
Υγρασία Νερό
|
Απεσταγμένο νερό
|
|
Αποστράγγιση συμπυκνωμάτων:
|
Σύνδεση σωλήνα 1/2" (αποχέτευση βαρύτητας)
|
Εύρος - 70 έως 150°C
|
Θερμοκρασία/Υγρασία
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Μόνο για θερμοκρασία
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Εύρος θερμοκρασίας:
|
-70°C ~ 150°C
|
|
Ψυκτική ικανότητα
|
~ 2,5 kW στους -50°C
|
~ 3 kW στους -50°C
|
~ 5 kW στους -50°C
|
| |
~ 6,5 kW στους -50°C
|
~ 8,5 kW στους -50°C
|
~ 9 kW στους -50°C
|
|
Σύστημα Θέρμανσης
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Διακύμανση θερμοκρασίας:
|
±0,5°C
|
|
Διαβάθμιση θερμοκρασίας:
|
±0,5°C ± 0,2°C
|
|
Ποσοστό θέρμανσης†:
|
≥3℃ / λεπτό μέσος όρος ( Προηγμένο μοντέλο 5 – 15 ℃ / λεπτό)
|
|
Ρυθμός ψύξης†:
|
≥1℃ / λεπτό μέσος όρος (Προηγμένο μοντέλο 5 - 15℃ / λεπτό)
|
|
Εύρος υγρασίας:
|
10％～95％RH (Αναφορά στο εύρος κανονικής υγρασίας στο διάγραμμα)
|
|
Διακύμανση υγρασίας:
|
±1,5％RH～±2,0％RH
|
|
Διαβάθμιση υγρασίας:
|
±3% RH
|
|
Διαστάσεις
|
|
Διαστάσεις χώρου εργασίας
(ΠxΒxΥ)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Εξωτερικές διαστάσεις
(ΠxΒxΥ)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Απαιτήσεις τοποθεσίας
|
|
Ηλεκτρική Παροχή:
|
208V 3Ø 60Hz ή 230V 3Ø 60Hz (ειδικά για τον πελάτη)
|
|
Υγρασία Νερό
|
Απεσταγμένο νερό
|
|
Αποστράγγιση συμπυκνωμάτων:
|
Σύνδεση σωλήνα 1/2" (αποχέτευση βαρύτητας)
|
3. Απόδοση του θαλάμου δοκιμής σταθερότητας υψηλής χαμηλής θερμοκρασίας και υγρασίας:
Λάβετε μια αξιολόγηση απόδοσης για να σας βοηθήσει να παρέχετε τους κατάλληλους θαλάμους.
Για καλύτερη διασφάλιση απόδοσης για την εφαρμογή ποδηλασίας θερμοκρασίας και υγρασίας, η Haida μπορεί να παρέχει έναν εγγυημένο υπολογισμό απόδοσης με βάση τις απαιτήσεις που υποβάλατε.
Χρησιμοποιήστε αυτές τις ερωτήσεις όπως παρακάτω ως οδηγό για να καθορίσετε το σχέδιο δοκιμής σας. Στη συνέχεια, μπορείτε να δώσετε αυτές τις πληροφορίες στον εργαστηριακό μας σύμβουλο ή μέσω email σε εμάς, για έλεγχο από τον εργαστηριακό μας σύμβουλο. Ένα προτεινόμενο μοντέλο με κατάλληλο μέγεθος ψύξης θα σας προσφέρει.
Χαρακτηριστικά:
1.Μη διαβρωτικό
2. Υψηλή αποτελεσματικότητα
3.Μεγάλη διάρκεια ζωής
4.Τέλειο σχέδιο
5.Στιβαρή κατασκευή
6. Κυκλοφορία αέρα για ομοιόμορφη ροή αέρα εντός του εσωτερικού θαλάμου
7.Η θερμοκρασία και η υγρασία ελέγχονται ανεξάρτητα.
8.Υιοθετεί περιβαλλοντικά Ψυκτικό
Προαιρετικά αξεσουάρ:
1. Οθόνη αφής εισαγωγής Ιαπωνίας "OYO" Προγραμματιζόμενος ελεγκτής θερμοκρασίας/Οθόνη αφής εισαγωγής Ιαπωνίας UMC Προγραμματιζόμενος ελεγκτής θερμοκρασίας
2.Ημίκλειστοι ψυκτικοί συμπιεστές «Copeland» Γερμανίας
3.RS485 Θύρα και επικοινωνία
4. Τρύπα δοκιμής θερμοκρασίας
5.Εξτρα ράφια
Επιλογές συστήματος & απόδοσης
- Χαμηλή και εξαιρετικά χαμηλή υγρασία Επεκτείνει το εύρος ελέγχου υγρασίας. (Σε διάγραμμα το εύρος της κανονικής υγρασίας)
- Σύστημα ψύξης νερού.
- Το Dry Air Purge διατηρεί την υγρασία στο θάλαμο εξαιρετικά χαμηλή με καθαρισμό με -40 °C. Απαιτείται παροχή πεπιεσμένου αέρα
- Πρόσθετα ράφια, φόρτωση 50 Kg
- Θύρες καλωδίων με εύκαμπτο βύσμα σιλικόνης, 50 , 100, 150 mm ή ειδικές διαμέτρους πελάτη
(Σε διάγραμμα το εύρος της κανονικής υγρασίας)

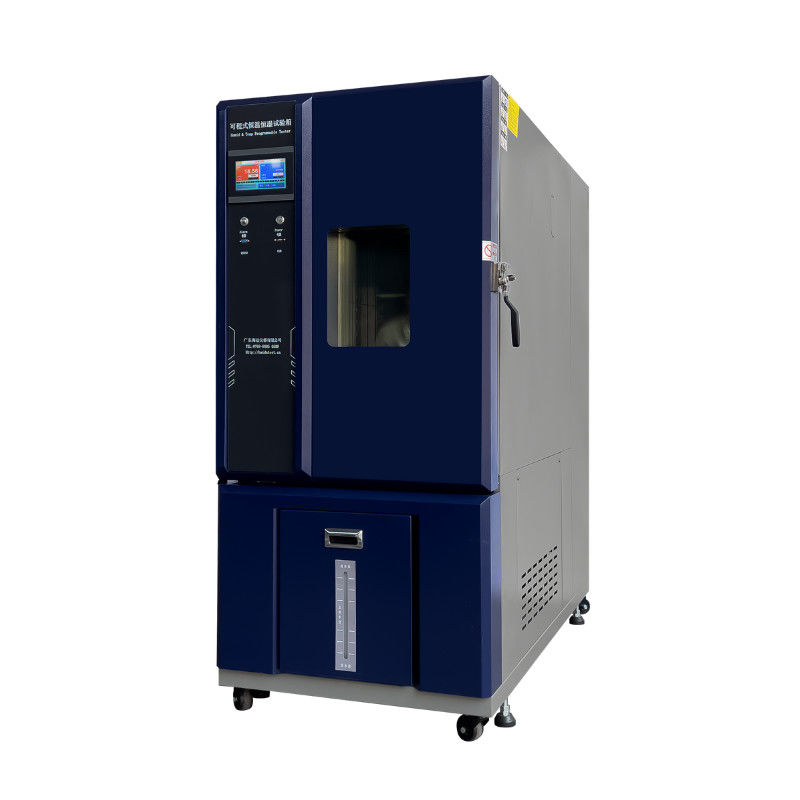

4. θέα:
(Η προηγμένη σχεδίαση ψύξης είναι ιδιαίτερα συμπαγής για θαλάμους της σειράς HD)
