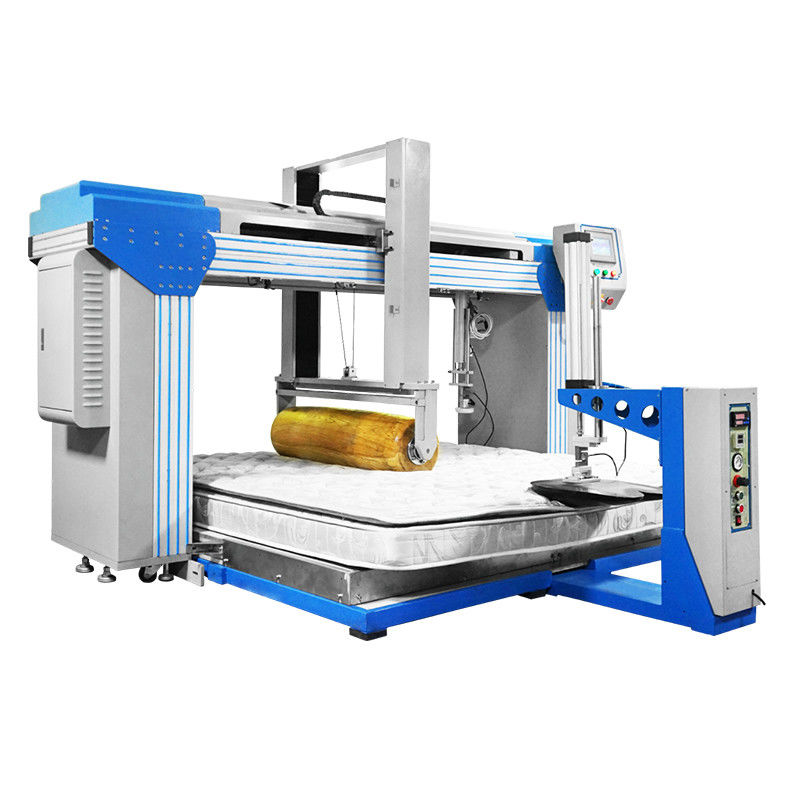

Ενσωματωμένος εξοπλισμός δοκιμής στρωμάτων δοκιμής επίπλων μηχανή (ελεγκτής PLC)

Ενσωματωμένος εξοπλισμός δοκιμής στρωμάτων δοκιμής επίπλων μηχανή (ελεγκτής PLC)

ΠΡΟΔΙΑΓΡΑΦΈΣ GENERL

Κατ' εκτίμηση διαστάσεις συσκευασίας: (W*D*H) 3000*1600*2000mm

Πηγή παροχής ηλεκτρικού ρεύματος: 3-pH, 380V±10%, 50/60Hz

Κατ' εκτίμηση ακαθάριστο βάρος: 1300kg

Κώδικας HS: 9024800000

ΤΡΕΙΣ ΛΕΙΤΟΥΡΓΙΕΣ

1) ΔΟΚΙΜΗ ΔΙΑΡΚΕΙΑΣ

ΤΥΠΟΠΟΙΗΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

ΠΡΟΤΥΠΑ ΔΟΚΙΜΗΣ

Το EN 1957

Προδιαγραφή κυλίνδρων:

Μήκος: 1000mm

Διάμετρος κυλίνδρων: φ300mm

ΕΦΑΡΜΟΓΕΣ & ΣΚΟΠΟΣ ΔΟΚΙΜΗΣ

Χρησιμοποίηση ενός οριζόντιου εξαγωνικού ξύλινου ρόλου ή ενός κυλίνδρου τυμπάνων (και οι δύο άκρες της διαμέτρου 250 χιλ., το μέσο μέρος των 300 χιλ., που κυλά μπρος-πίσω στο στρώμα, μιμούνται την ανθρώπινη κίνηση για να αξιολογήσουν τη διάρκεια του στρώματος.

Ο ελεγκτής διάρκειας στρωμάτων έχει κατασκευαστεί για να καθορίσει τη διάρκεια οποιουδήποτε τύπου μονάδας άνοιξη στρωμάτων και παραθύρων, ανεξάρτητα από τα υλικά της κατασκευής, με τη μίμηση των μακροπρόθεσμων όρων χρήσης. Αποτελείται από έναν ζυγισμένο κύλινδρο που κινεί τους τρόπους πλάτους πέρα από ένα στρώμα δοκιμής να μιμηθεί η μετακίνηση σωμάτων. Το μήκος του κτυπήματος στο οποίο οι κινήσεις κυλίνδρων πολύ εύκολα προσαρμόζονται, με να γλιστρήσουν τα διαγραμμιστές κτυπήματος αριστερά ή δεξιά, για να ταιριάξουν το σχετικό στρώμα υπό δοκιμή. Η εκφόρτωση και η φόρτωση του κυλίνδρου επάνω στο στρώμα δοκιμής γίνονται εύκολα μέσω μιας προσανατολισμένης προς τη μηχανή ανυψωτικής συνέλευσης.

2) EN ΔΟΚΙΜΗ ΑΛΛΑΓΗΣ ΣΚΛΗΡΟΤΗΤΑΣ & ΥΨΟΥΣ

Οι συνολικοί τρίτοι χρόνοι για τη σκληρότητα εξετάζουν:

1.Test σκληρότητα μετά από τον κύλινδρο 100 κύκλων

2.Test σκληρότητα μετά από τον κύλινδρο 5.000 κύκλων (ή άλλο διορισμένοι κύκλοι)

3.Test σκληρότητα μετά από τον κύλινδρο 30.000 κύκλων

Μαξιλάρι φόρτωσης:

ΤΥΠΟΠΟΙΗΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

ΠΡΟΤΥΠΑ ΔΟΚΙΜΗΣ

Το EN 1957

ΕΦΑΡΜΟΓΕΣ & ΣΚΟΠΟΣ ΔΟΚΙΜΗΣ

Η μηχανή δοκιμής συνδυάζει τη συσκευή φόρτωσης (ρόλος) με μια μετρώντας συσκευή σκληρότητας. Κατά συνέπεια, η δοκιμή σταθερότητας μπορεί να πραγματοποιηθεί σύμφωνα με το EN το 1957, χωρίς την ανάγκη για μια αναδιοργάνωση του δείγματος, το οποίο θα πλαστογραφούσε τις μετρημένες τιμές. Μπορεί επίσης να επιδείξει την αλλαγή ύψους από το σερβο μετρώντας σύστημα.

Μετά από απλά να χαλαρώσει την ενίσχυση μπροστινών πλαισίων το δείγμα μπορεί να παρεμβληθεί σε ένα εύκαμπτο πιάτο βάσεων δοκιμής. Αυτό καθιστά τη συσκευή δοκιμής πολύ αποτελεσματική και την εξοικονόμηση χώρου.

Το λογισμικό επιτρέπει μια εύκαμπτη είσοδο παραμέτρου, την εκτέλεση των διαφορετικών εξεταστικών διαδικασιών, μια γραφική αντιπροσώπευση των μετρημένων τιμών, την αξιολόγηση δοκιμής, και την καταγραφή. Κατόπιν ο προετοιμασμένος αριθμός κύκλων επιτυγχάνεται, τη δοκιμή τελειώνουν αυτόματα.

3) ΔΟΚΙΜΗ ΑΚΡΩΝ

ΤΥΠΟΠΟΙΗΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

ΠΡΟΤΥΠΑ ΔΟΚΙΜΗΣ

Το EN 1725

APPLICATIONS& ΣΚΟΠΟΣ ΔΟΚΙΜΗΣ

Η λειτουργία δοκιμής κούρασης στρωμάτων αυξήσεων μηχανών, αυτό μιμείται την ανθρώπινη συνεδρίαση στην άκρη του στρώματος, με τη δύναμη 1000N για να εξετάσει την κούραση του στρώματος για 5000 κυκλικά σύμφωνα με EN1725.
