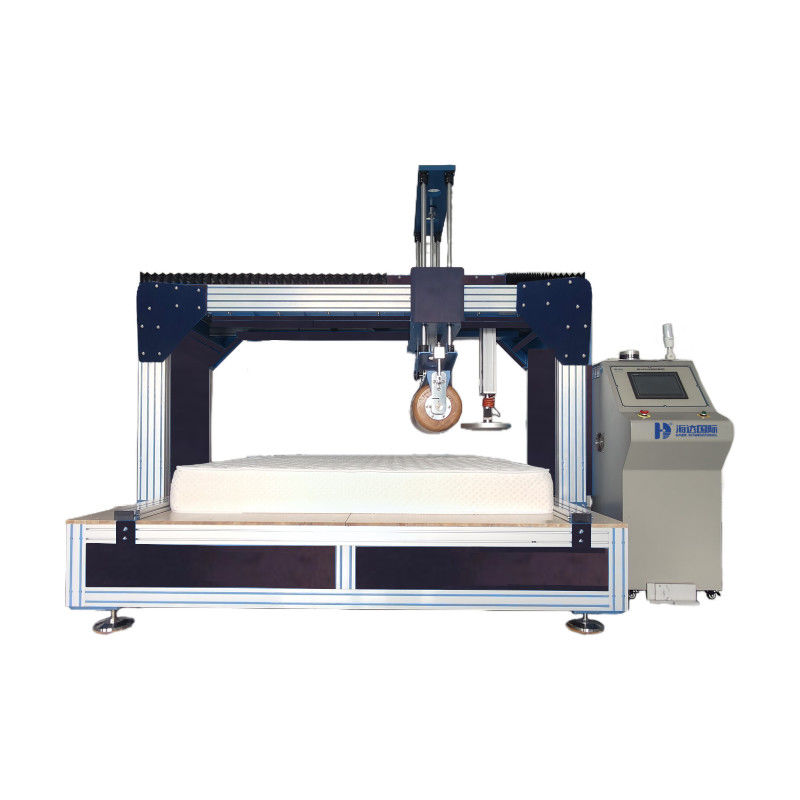

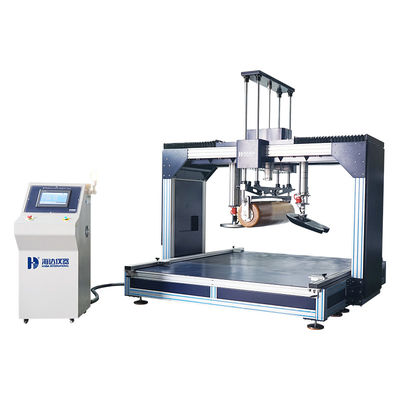

Ολοκληρωμένος εξοπλισμός δοκιμών στρωμάτων για μηχανή δοκιμών επίπλων (Ελεγκτής PLC)
ΓΕΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
Εκτιμώμενες διαστάσεις συσκευασίας: (Π*Β*Υ) 3000*1600*2000mm
Πηγή τροφοδοσίας: 3-PH, 380V±10%, 50/60Hz
Εκτιμώμενο μικτό βάρος: 1300kg
Κωδικός ΕΣ: 9024800000
ΤΡΕΙΣ ΛΕΙΤΟΥΡΓΙΕΣ
1) ΔΟΚΙΜΗ ΑΝΤΟΧΗΣ
Δύναμη δοκιμής
| Κυλινδρικό ξύλινο βαρέλι (EN1957) |
140kg, μήκος 1000mm |
| Μέγιστο μέγεθος στρώματος |
2200m×2000m×400mm |
| Ταχύτητα δοκιμής |
0-20 σ.α.λ. |
| Μέθοδος ελέγχου |
PLC |
| Κύκλος δοκιμής |
30000 κύκλοι |
| Διάσταση |
2900mm×2700mm×1800mm |
| Ισχύς |
AC380V±10%, 50/60Hz, τριφασική |
| Σύμφωνα με διαφορετικά στρώματα για την προσαρμογή της διαδρομής κύλισης (ρυθμίστε τη θέση του διακόπτη ορίου) |
| Οδηγός χαμηλού συντελεστή τριβής, εξασφαλίζει πλήρες βάρος τυμπάνου στο στρώμα. |
| Η οθόνη αφής LCD παρέχει εύκολο έλεγχο και ρύθμιση. |
EN 1725
ΕΦΑΡΜΟΓΕΣ
Προδιαγραφή κυλίνδρου:
Μήκος: 1000mm
Διάμετρος κυλίνδρου: φ300mm
κύλινδρος αέρα& ΣΚΟΠΟΣ ΔΟΚΙΜΗΣ Η μηχανή δοκιμής συνδυάζει τη συσκευή φόρτωσης (κύλινδρος) με μια συσκευή μέτρησης σκληρότητας. Έτσι, η δοκιμή σταθερότητας μπορεί να πραγματοποιηθεί σύμφωνα με το EN 1957, χωρίς την ανάγκη αναδιάταξης του δείγματος, κάτι που θα παραποιούσε τις μετρημένες τιμές. Μπορεί επίσης να εμφανίσει αλλαγή ύψους με σύστημα μέτρησης σέρβο.
Ο Δοκιμαστής Αντοχής Στρώματος έχει κατασκευαστεί για να καθορίζει την αντοχή οποιουδήποτε τύπου στρώματος και μονάδας ελατηρίου, ανεξάρτητα από τα υλικά κατασκευής, προσομοιώνοντας συνθήκες μακροχρόνιας χρήσης. Αποτελείται από έναν σταθμισμένο κύλινδρο που κινείται κατά πλάτος σε ένα στρώμα δοκιμής για να προσομοιώσει την κίνηση του σώματος. Το μήκος της διαδρομής στην οποία κινείται ο κύλινδρος ρυθμίζεται πολύ εύκολα, σύροντας τους ρυθμιστές διαδρομής προς τα αριστερά ή τα δεξιά, ώστε να ταιριάζει με το σχετικό στρώμα υπό δοκιμή. Η εκφόρτωση και η φόρτωση του κυλίνδρου στο στρώμα δοκιμής γίνεται εύκολα μέσω μιας συναρμολόγησης ανύψωσης με κινητήρα.
2)
ΔΟΚΙΜΗ ΣΚΛΗΡΟΤΗΤΑΣ & ΑΛΛΑΓΗΣ ΥΨΟΥΣ ENΣυνολικά τρεις φορές για τη δοκιμή σκληρότητας:
1. Δοκιμή σκληρότητας μετά από 100 κύκλους κυλίνδρου
2. Δοκιμή σκληρότητας μετά από 5.000 κύκλους κυλίνδρου (ή άλλους καθορισμένους κύκλους)
3. Δοκιμή σκληρότητας μετά από 30.000 κύκλους κυλίνδρου
Μαξιλάρι φόρτωσης:
ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Δύναμη δοκιμής
| Διάμετρος 355 mm |
, Σφαιρική ακτίνα καμπυλότητας 800mm, Ακτίνα καμπυλότητας μπροστινής άκρης 20mmΤαχύτητα |
| 90mm/min |
Διαδρομή |
| 350mm |
Μέθοδος οδήγησης |
| A |
Κυψέλη φόρτισης |
| 200kg (Γερμανική μάρκα |
tecsis)Ρύθμιση θέσης πλάκας φόρτωσης |
| 300mm |
Δοκιμή αλλαγής ύψους |
| Μέθοδος δοκιμής |
| Σύστημα μέτρησης σέρβο υψηλής ακρίβειας |
ΠΡΟΤΥΠΟ ΔΟΚΙΜΗΣ |
EN 1725
ΕΦΑΡΜΟΓΕΣ
& ΣΚΟΠΟΣ ΔΟΚΙΜΗΣ Η μηχανή δοκιμής συνδυάζει τη συσκευή φόρτωσης (κύλινδρος) με μια συσκευή μέτρησης σκληρότητας. Έτσι, η δοκιμή σταθερότητας μπορεί να πραγματοποιηθεί σύμφωνα με το EN 1957, χωρίς την ανάγκη αναδιάταξης του δείγματος, κάτι που θα παραποιούσε τις μετρημένες τιμές. Μπορεί επίσης να εμφανίσει αλλαγή ύψους με σύστημα μέτρησης σέρβο.
Αφού απλώς χαλαρώσετε την ενίσχυση του μπροστινού πλαισίου, το δείγμα μπορεί να εισαχθεί σε μια εύκαμπτη πλάκα βάσης δοκιμής. Αυτό καθιστά τη συσκευή δοκιμής πολύ αποτελεσματική και εξοικονομεί χώρο.
Το λογισμικό επιτρέπει την ευέλικτη καταχώρηση παραμέτρων, την εκτέλεση διαφορετικών διαδικασιών δοκιμών, μια γραφική αναπαράσταση των μετρημένων τιμών, την αξιολόγηση των δοκιμών και την καταγραφή. Στη συνέχεια, ο προκαθορισμένος αριθμός κύκλων επιτυγχάνεται, η δοκιμή τερματίζεται αυτόματα.
3)
ΔΟΚΙΜΗ ΑΚΡΩΝΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Δύναμη δοκιμής
| 1000N |
Μέθοδος οδήγησης |
| A |
κύλινδρος αέραΦορές |
| 5000 κύκλοι |
Χρόνος αναμονής |
| 3S |
ΠΡΟΤΥΠΟ ΔΟΚΙΜΗΣ |
EN 1725
ΕΦΑΡΜΟΓΕΣ & ΣΚΟΠΟΣ ΔΟΚΙΜΗΣ
Το μηχάνημα αυξάνει τη λειτουργία δοκιμής κόπωσης στρώματος, προσομοιώνει τον άνθρωπο που κάθεται στην άκρη του στρώματος, με δύναμη 1000N για να δοκιμάσει την κόπωση του στρώματος για 5000 κυκλικούς σύμφωνα με το EN1725.
