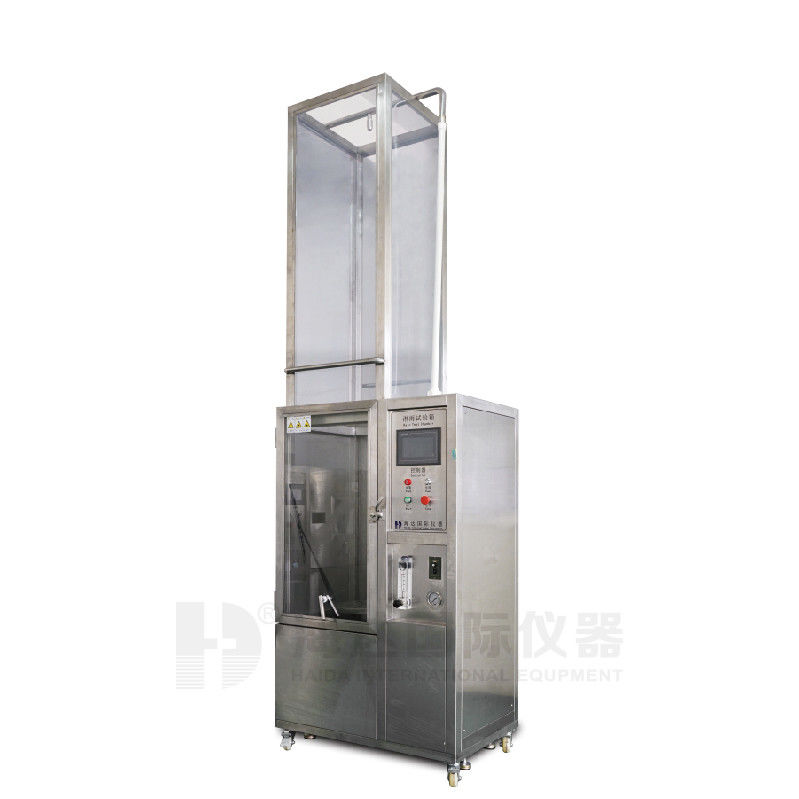

Επαγγελματικό εξοπλισμό δοκιμής IPX5 / IPX6
Δοκιμαστικό θάλαμο για βροχή Haida IPX1 - IPX8.pdf
Περιγραφή:
ΗΔοκιμαστικό όργανο IPX5 / IPX6 Αδιάβροχο / Πυροβόλο / Πυροβόλοισχύει κυρίως για προϊόντα επικοινωνιών, ανταλλακτικά αυτοκινήτων (όπως οπίσθια οπίσθια οχημάτων, ηχητικά οχήματα, ηλεκτρονικά οχήματα, φωτισμός αυτοκινήτων, φώτα αυτοκινήτων, λάμπες μοτοσυκλετών,καθρέφτες μοτοσυκλέτας), συσκευές εξωτερικού φωτισμού και σηματοδότησης.
Χαρακτηριστικά του οργάνου δοκιμής υδατοστερότητας υλικού IPX5 / IPX6 / υδατοστράγγισης / βροχόστραγγισης:
1. περιστρεφόμενες βροχοφυσίδες και φουσκάλες ψεκασμού που έχουν σχεδιαστεί σύμφωνα με τις προδιαγραφές IPX
2. Ρυθμιστής ταχύτητας για τα περιστρεφόμενα ακροφύσια ψεκασμού
3. Στατικό ράφι προϊόντων - Ένα περιστρεφόμενο ράφι είναι προαιρετικό
4Ρυθμιστές πίεσης νερού, μετρητές και μετρητές ροής
5Σύστημα κυκλοφορίας νερού για τη μείωση της κατανάλωσης νερού
6. Ρυθμιστική γωνία περιστροφής
7. Αντικατάστατοι κυλιόμενοι σωλήνες
8Τα εξαρτήματα των ακροβωτίων μπορούν να περιστραφούν.
9Αντικατάστατα εξαρτήματα ακροβωτίων
10. Ρυθμίσιμη ροή όγκου νερού
11. Μέτρηση του όγκου ροής νερού
Βασικές παραμέτρους του οργάνου δοκιμής IPX5 / IPX6 Αδιάβροχο / υδατοκηλίδα / βροχοκηλίδα:
|
Σχήμα
|
HD-E710
|
|
Μέγεθος στούντιο
|
(D × W × H) 80 × 130 × 100 cm
|
|
Διάμετρος σωλήνα κυματισμού
|
0.4m, 0.6m, 0.8m, 1.0m (ανάλογα με το μέγεθος του μετρούμενου αντικειμένου για την επιλογή του μεγέθους του κυλιόμενου σωλήνα)
|
|
Γωνία σωλήνα εκκρεμές
|
60 μοίρες, κάθετη ± 90 και 180 μοίρες
|
|
Οπές
|
Το αφαιρούμενο σχέδιο, τρύπα 0.4mm, ειδικά σχεδιασμένο ακροφύσιο, ψεκασμό βροχή βροχή πίεση νερού 50-150kpa
|
|
Θέρμανση δοκιμής
|
Θερμοκρασία δωματίου
|
|
Τροποποιημένη ταχύτητα περιστροφής
|
1-3r/min (προσαρμόσιμο)
|
|
Δύναμη
|
1 φάση, 220V, 5KW
|
|
Βάρος
|
περίπου 350 kg
|
Σύστημα αντλίας νερού (για IPX1,2, IPX3,4, IPX5,6)
1. αντλία νερού για μεγάλη ροή: 0-7m3/h
2. αντλία νερού για μικρή ροή: 0-3m3/h
3. Εισόδου νερού
4Με φίλτρα νερού
5Δείκτη πίεσης και δείκτη ροής νερού
6Ασφάλεια προστασία υπερτίμησης στην αντλία και τον κινητήρα
Δοκιμή στάθμισης νερού (Δοκιμή IPX1 και IPX2)
1Ελεγκτής με οθόνη αφής LCD με έλεγχο PLC
2Μέγεθος κουτιού σταγονιδίων: 1000x1000mm (ή 500x500mm),ή προσαρμοσμένο μέγεθος ως επιλογή
3Διάμετρος βελόνας: 0, 4 mm
4Απόσταση μεταξύ των βελόνων: 20 mm
5- Ταχύτητα πτώσης: 1 mm+0,5 mm/min (IPX1),3 mm+0,5 mm/min (IPX2)
6Υψόμετρο πτώσης: 200 mm (προσαρμόσιμο)
7. με χρονόμετρο, οθόνη ροής
8Με περιστρεφόμενο τραπέζι, διάμετρο 700 mm, 1 στροφή/δευτερόλεπτο,
9. 15o πλακέτα κλίσης, ρυθμιζόμενο ύψος
10. Να πληροί τις απαιτήσεις της IEC60529, της IEC60598
Σύστημα ψεκασμού βροχής (Συμμόρφωση με τις δοκιμές IPX3 και IPX4, 4K)
1. Εικονική οθόνη LCD και έλεγχος
2Διάμετρος του ακροβωτίου: 0,4 mm
3Απόσταση ακροβωτίου: 50 mm
4. Ρυθμός ροής: 0,07L/min (IPX3,4), 0,6+/-0,5L/min (IPX4K)
5Ράδιο χεριού: 300mm, 400mm, 600mm, 800mm, 1000mm, 1200mm ή 1500mm
6Γωνία περιστροφής: +/-270, ρυθμιζόμενη.
7. Ταχύτητα περιστροφής: ρυθμιζόμενη
8. περιστρεφόμενο τραπέζι: ταχύτητα ρυθμιζόμενη
9Ρυθμίσιμη ροή ψεκασμού και χρόνος ψεκασμού.
10Με ρυθμιζόμενο ρυθμιστή πίεσης 0-400 kPa
11Όλα τα 304 από ανοξείδωτο χάλυβα, τόσο εσωτερικά όσο και εξωτερικά
12Με θάλαμο ως επιλογή.
Σφαιρίδιο εκτόξευσης (Συμμόρφωση με τις δοκιμές IPX5 και IPX6)
1Διάμετρο 6,3 mm, για δοκιμή IPX5.
2Διάμετρος πύλης 12,5 mm, για δοκιμή IPX6.
3. Να πληροί τις απαιτήσεις της IEC60529, της IEC60335
4Σύστημα αντλίας νερού ως επιλογή
Ελεγκτής PLC:
1. PLC + διεπαφή οθόνης αφής
2. ρύθμιση και παρακολούθηση των παραμέτρων δοκιμής
IPX5 / IPX6 Υλικό Αδιάβροχο / Πυροσκοπικό / Πυροσκοπικό όργανο δοκιμής:
