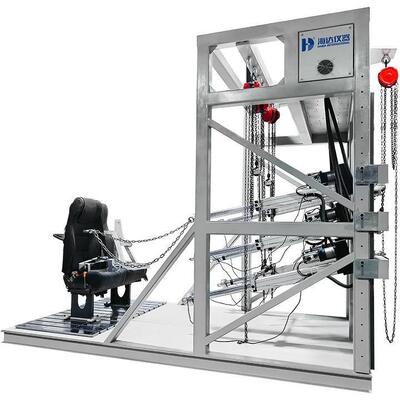

Δοκιμαστής αντοχής σημείων αγκύρωσης ζώνης ασφαλείας (τύπος ηλεκτρικού κυλίνδρου)

Αυτός ο εξοπλισμός δοκιμών έχει σχεδιαστεί σύμφωνα με τις απαιτήσεις δοκιμής του χρήστη και τα σχετικά πρότυπα. Χρησιμοποιείται για τη δοκιμή της δομικής αντοχής και της αξιοπιστίας της ασφάλειας διαφόρων πλαισίων καθισμάτων αυτοκινήτων, προσκέφαλων, ζωνών ασφαλείας και πλήρων καθισμάτων τόσο σε στατικές όσο και σε δυναμικές συνθήκες. Προορίζεται για την αξιολόγηση της διαδικασίας παραγωγής καθίσματος και του συναρμολογημένου τελικού προϊόντος εξετάζοντας την αντοχή που μπορεί να αντέξει κάθε συγκολλημένος σύνδεσμος, όλες οι συνδέσεις και οι μηχανισμοί ασφάλισης όταν υποβάλλονται σε καθορισμένες κατευθύνσεις και δυνάμεις. Αυτό επιτρέπει την αξιολόγηση της αντοχής και της αντίστοιχης παραμόρφωσης του πλαισίου του καθίσματος και του τελειωμένου καθίσματος. Ο εξοπλισμός καταγράφει αυτόματα διάφορες τιμές όπως δύναμη, δύναμη, μετατόπιση και παραμόρφωση μέσω υπολογιστή και δημιουργεί αυτόματα καμπύλες δοκιμών και αναφορές δοκιμών.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

Ο πάγκος δοκιμών χρησιμεύει για την τοποθέτηση και στήριξη του συστήματος φόρτωσης του ηλεκτρικού κυλίνδρου. Το πλαίσιο του πάγκου δοκιμής έχει τρεις οριζόντιες δοκούς, καθεμία από τις οποίες τοποθετεί τρεις σερβοηλεκτρικούς κυλίνδρους. Το κατακόρυφο ύψος κάθε δοκού ρυθμίζεται μέσω ενός μηχανισμού χειροκίνητης ανύψωσης, επιτρέποντας τη ρύθμιση της κατακόρυφης θέσης των τριών ηλεκτρικών κυλίνδρων σε κάθε δοκό. (ΥΓ: Η απόσταση από το χαμηλότερο σημείο του ενεργοποιητή στην κάτω δοκό έως την πλατφόρμα δοκιμής είναι 200 ​​mm.) Τα τρία συγκροτήματα ηλεκτρικών κυλίνδρων σε κάθε δοκό είναι τοποθετημένα σε οριζόντιες ράγες οδήγησης και οι οριζόντιες θέσεις τους ρυθμίζονται χειροκίνητα. Μόλις ρυθμιστεί σωστά η οριζόντια θέση, μπορεί να κλειδωθεί χρησιμοποιώντας την πίσω συσκευή κλειδώματος. Ένας μηχανισμός εξισορρόπησης, τοποθετημένος στις οριζόντιες ράγες οδήγησης, εξαλείφει την επίδραση της βαρύτητας του κυλίνδρου και ρυθμίζει τη γωνία φόρτωσης. Αυτός ο μηχανισμός εξισορρόπησης κινείται αυτόματα με την οριζόντια κίνηση του ηλεκτρικού κυλίνδρου. Το εύρος ρύθμισης της θέσης και της γωνίας του ηλεκτρικού κυλίνδρου δεν καθορίζεται.

1. Αυτό το σύστημα επιτυγχάνει αυτόματο έλεγχο της διαδικασίας δοκιμών και αυτόματη αποθήκευση των αποτελεσμάτων των δοκιμών.
2. Το σύστημα υιοθετεί την πλατφόρμα των Windows, επιτρέποντας τη ρύθμιση διαφόρων παραμέτρων δοκιμής σύμφωνα με τα πρότυπα δοκιμών. Διευκολύνει επίσης την εύκολη ανάκτηση δεδομένων και καμπυλών που είναι αποθηκευμένα στη βάση δεδομένων, καθώς και την αξιολόγηση και επεξεργασία των αναφορών δοκιμών.
3. Οι αναφορές δοκιμών είναι τυποποιημένες και τα δεδομένα δοκιμών εξόδου είναι ακριβή και τυποποιημένα.
4. Τα ηλεκτρικά και ηλεκτρονικά υποσυστήματα περιλαμβάνουν τα ακόλουθα στοιχεία: ① ντουλάπι διανομής. ② Κονσόλα ελέγχου και απόκτησης δεδομένων, συμπεριλαμβανομένης της διεπαφής λειτουργίας, ρυθμίσεων, βαθμονόμησης, ανάλυσης κ.λπ. ③ Λαβή τηλεχειρισμού.
