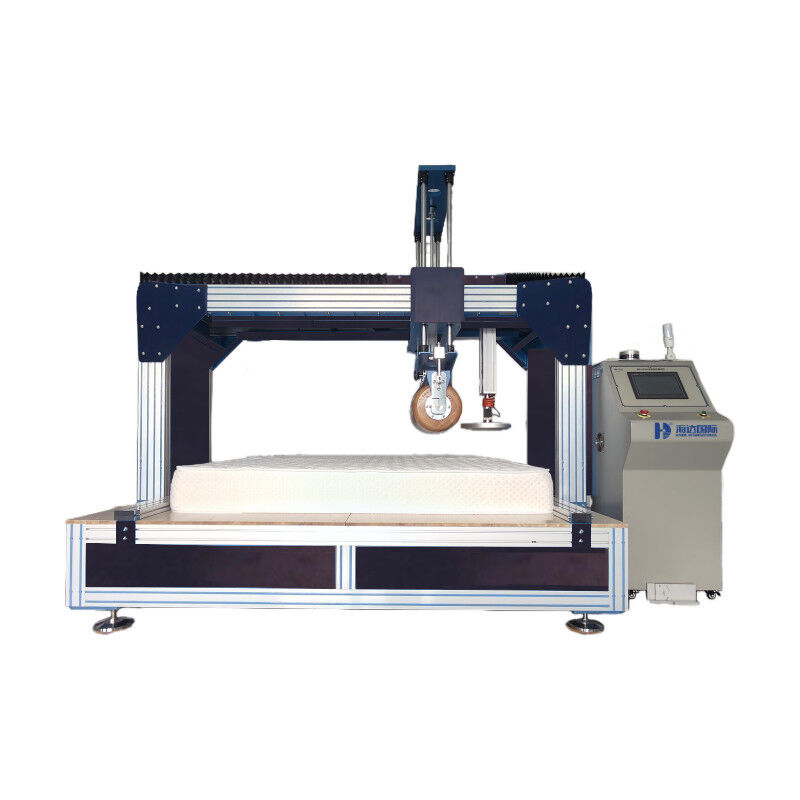

Μηχανή δοκιμής επίπλων Ενσωματωμένο εξοπλισμό δοκιμής στρώματος (PLC controller)
Γενικές προδιαγραφές
Εκτιμώμενες διαστάσεις συσκευασίας: (W*D*H) 3000*1600*2000mm
Πηγή τροφοδοσίας: 3-PH, 380V±10%, 50/60Hz
Εκτιμώμενο ακαθάριστο βάρος: 1300kg
Κωδικός ΕΣ: 9024800000
ΤΡΙΣ λειτουργίες
1) ΠΡΟΒΟΛΗΣΗ ΑΝΑΒΑΣΤΗΤΙΚΗΣ
ΤΑ ΣΤΑΝΤΑΡΤΙΚΑ χαρακτηριστικά
| Κύλινδρο ξύλινο βαρέλι (EN1957) |
140kg, μήκος 1000mm |
| Μέγιστο μέγεθος στρώματος |
2200m × 2000m ×400 χιλιοστά |
| Ταχύτητα δοκιμής |
0-20 στροφές/min |
| Μέθοδος ελέγχου |
ΠΛΚ |
| Κύκλος δοκιμής |
30000 κύκλοι |
| Διάσταση |
2900 mm × 2700 mm × 1800 mm |
| Δύναμη |
AC380V±10%, 50/60Hz, τριών φάσεων |
| Σύμφωνα με διαφορετικό στρώμα για τη ρύθμιση της ροής κυλίνδρων (ρύθμιση της θέσης του διακόπτη ορίου) |
| Χαμηλός συντελεστής τριβής οδηγός, εξασφαλίζει πλήρες βάρος τύμπανο στο στρώμα. |
| Η οθόνη LCD Touch Screen παρέχει εύκολο έλεγχο και ρύθμιση. |
ΤΡΑΠΤΙΚΟ ΣΤΑΝΤΑΡ
EN 1957
Προδιαγραφές κυλίνδρων:
Διάρκεια: 1000 mm
Διάμετρος κυλίνδρου: φ300 mm
ΑΕΠΙΧΡΗΣΗ & Σκοπός δοκιμής
Χρησιμοποιώντας οριζόντιο εξάγωνο ξύλινο τυμπάνι ή κύλινδρο (και οι δύο άκρες με διάμετρο 250 mm, το μεσαίο μέρος των 300 mm, κυλίνδρων προς τα εμπρός και προς τα πίσω στο στρώμα,προσομοίωση ανθρώπινης κίνησης για την εκτίμηση της αντοχής του στρώματος.
Ο δοκιμαστής αντοχής στρώματος έχει κατασκευαστεί για να προσδιορίζει τη αντοχή οποιουδήποτε τύπου στρώματος και συσκευής ελαστικών, ανεξάρτητα από τα υλικά κατασκευής,με προσομοίωση των συνθηκών μακροχρόνιας χρήσηςΤο σχήμα αυτό αποτελείται από ένα βαρετό ρόλο που κινείται κατά πλάτος σε ένα στρώμα δοκιμής για να προσομοιώσει την κίνηση του σώματος.με τη σύρση των ρυθμιστών ροής αριστερά ή δεξιάΗ εκφόρτωση και η φόρτωση του κυλίνδρου στο στρώμα δοκιμής πραγματοποιείται εύκολα μέσω ενός κινητήρα που οδηγεί το συγκρότημα ανύψωσης.
2)Δοκιμή σκληρότητας και αλλαγής ύψους
Συνολικά τρίτες φορές για τη δοκιμή σκληρότητας:
1.Δοκιμαστική σκληρότητα μετά από 100 κύκλους κυλίνδρου
2Δοκιμή σκληρότητας μετά από 5.000 κύκλους κυλίνδρου (ή άλλου καθορισμένου κύκλου)
3.Δοκιμαστική σκληρότητα μετά από 30.000 κύκλους κυλίνδρου
Πλατφόρμα φόρτωσης:
ΤΑ ΣΤΑΝΤΑΡΤΙΚΑ χαρακτηριστικά
| Κλειδί φόρτωσης |
Διάμετρος 355 mm, Σφαιρική ακτίνα καμπυλότητας800 mm, ακτίνα καμπυλότητας 20 mm στο μπροστινό άκρο |
| Ταχύτητα |
90 mm/min |
| Εγκεφαλικό |
350 χιλιοστά |
| Μέθοδος οδήγησης |
Ηλεκτρική φιάλη μάρκας SMC |
| Κελί φορτίου |
200kg (Γερμανική μάρκα)Τεξίς) |
| Ρυθμίσεις θέσης πλάκας φορτίου |
300 χιλιοστά |
| Δοκιμή αλλαγής ύψους |
| Μέθοδος δοκιμής |
Υψηλής ακρίβειας σύστημα μετρήσεων μετρητών |
ΤΡΑΠΤΙΚΟ ΣΤΑΝΤΑΡ
EN 1957
Εφαρμογές & Σκοπός δοκιμής
Η δοκιμαστική μηχανή συνδυάζει τη συσκευή φόρτωσης (τυλίγμα) με μια συσκευή μέτρησης σκληρότητας.,Μπορεί επίσης να εμφανίσει την αλλαγή ύψους με το σύστημα μετρήσεων σερβο.
Μετά από απλή χαλάρωση της εμπρόσθιας θήκης, το δείγμα μπορεί να τοποθετηθεί σε μια ευέλικτη πλάκα βάσης δοκιμής.
Το λογισμικό επιτρέπει την ευέλικτη εισαγωγή παραμέτρων, την εκτέλεση διαφόρων διαδικασιών δοκιμών, την γραφική αναπαράσταση των μετρούμενων τιμών, την αξιολόγηση δοκιμών και την καταγραφή.Στη συνέχεια, ο προκαθορισμένος αριθμός των κύκλων φτάνει, η δοκιμή τερματίζεται αυτόματα.
3) ΕπενδύσειςΔοκιμή EDGE
ΤΑ ΣΤΑΝΤΑΡΤΙΚΑ χαρακτηριστικά
| Δύναμη δοκιμής |
1000N |
| Μέθοδος οδήγησης |
Αι κύλινδρο |
| Χρόνος |
5000 κύκλοι |
| Χρόνος αναμονής |
3S |
ΤΡΑΠΤΙΚΟ ΣΤΑΝΤΑΡ
EN 1725
Εφαρμογές και σκοπός δοκιμής
Το μηχάνημα αυξάνει τη λειτουργία δοκιμής κόπωσης στρώματος, προσομοιώνει τον άνθρωπο που κάθεται στην άκρη του στρώματος, με δύναμη 1000N για να δοκιμάσει την κόπωση του στρώματος για 5000 κύκλους σύμφωνα με το EN1725.
